Тип несущего элемента
Главная силовая конструкция лестницы — её «скелет». Принимает на себя вес ступеней, перил, людей и мебели и передаёт его на перекрытия и стены.

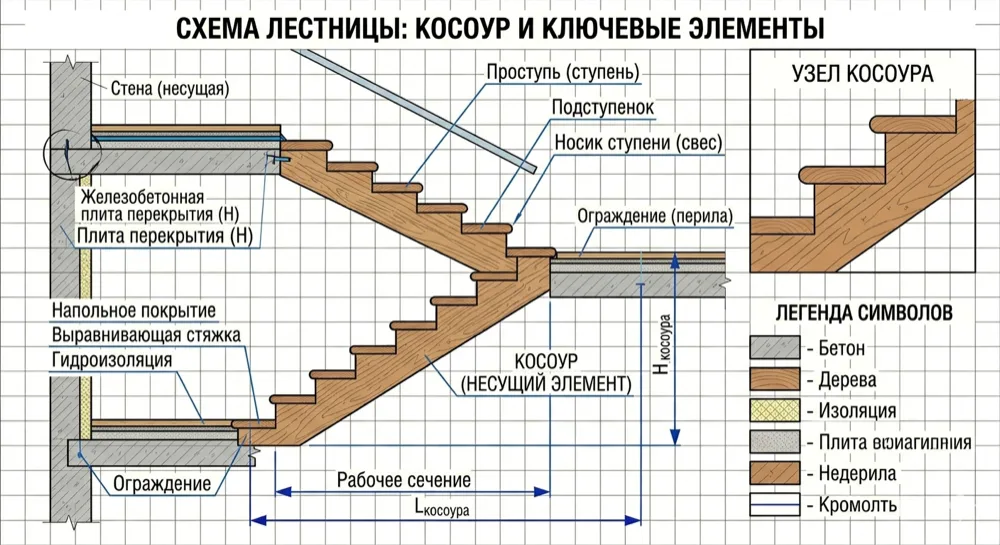

01 /1. Косоур
Несущий элемент лестницы — это главная силовая конструкция, своеобразный «скелет» лестницы. Именно эта деталь принимает на себя всю нагрузку: вес самих ступеней, перил, идущих людей и переносимой тяжёлой мебели. Всю собранную нагрузку несущий элемент надёжно передаёт на межэтажные перекрытия и несущие стены дома.
От того, какой несущий элемент используется, зависит дизайн лестницы, её прочность и способ сборки.
Вот 5 основных видов несущих элементов в современном строительстве:
Самый распространённый и надёжный вариант. Косоур — это наклонная балка, верхний край которой вырезан «лесенкой» (зубьями).
Как крепятся ступени
Укладываются на эти вырезы сверху.
Особенность
Если смотреть на такую лестницу сбоку, вы чётко видите торцы ступеней. Лестница может стоять на одном мощном центральном косоуре или на двух по краям.

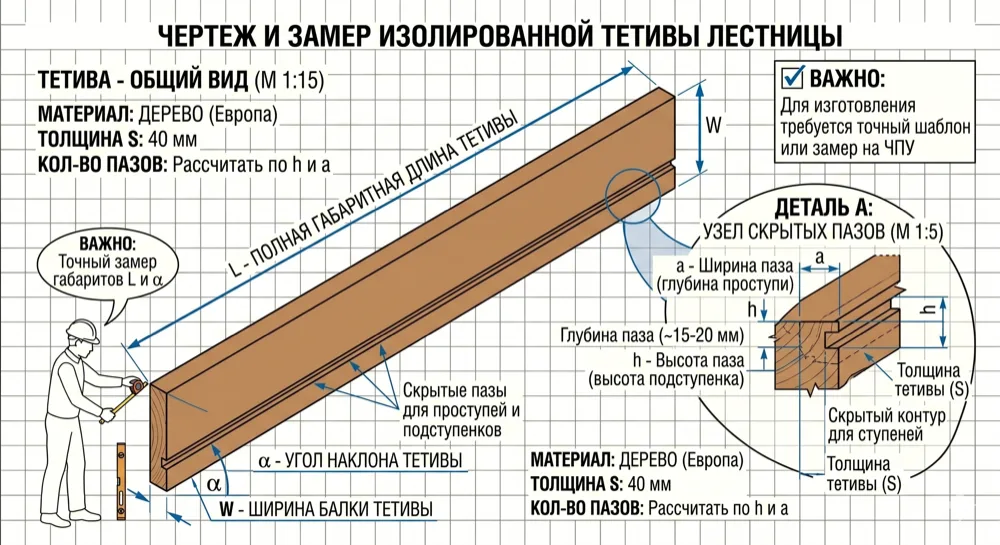

02 /2. Тетива
Это тоже наклонная балка, как и косоур, но её верхний край абсолютно ровный.
Как крепятся ступени
Они не кладутся сверху, а вставляются сбоку в специальные пазы, вырезанные на внутренней стороне тетивы.
Особенность
Если смотреть сбоку, торцы ступеней не видны — они полностью скрыты за гладкой поверхностью балки. Лестницы на тетивах выглядят более классически и массивно.
03 /3. Больцы (от нем. Bolzen — болт)
В этой системе вообще нет привычных наклонных балок.
Как крепятся ступени
Одним краем ступень намертво вмуровывается в несущую стену (или крепится к ней кронштейнами), а с другой (висячей) стороны ступени соединяются между собой специальными стальными болтами — больцами.
Особенность
Лестница выглядит прозрачной, лёгкой и словно «парит» в воздухе, но при этом каждая ступень может выдерживать вес до нескольких сотен килограммов.
04 /4. Опорный столб (центральная стойка)
Главный несущий элемент для классических винтовых лестниц.
Как крепятся ступени
Это мощная вертикальная труба (обычно стальная), вокруг которой веером по спирали крепятся ступени своей узкой частью.
05 /5. Монолитная плита
Применяется при заливке тяжёлых железобетонных лестниц.
Особенность
Здесь нет отдельных несущих балок. Вся наклонная основа лестницы (армированная бетонная плита), отлитая заодно со ступенями, сама по себе является единым, сверхпрочным несущим элементом.
